影像测量仪与3D线扫激光的协同：打破单一传感器的测量边界

精密制造行业长期存在一个普遍困境：选用单一光学测量设备，总会遇到能力短板。

只用影像测量仪，拿不到工件起伏、深度、段差等空间信息；单纯依靠3D线扫激光，平面边缘提取效率不足、微小轮廓识别稳定性受限。二者并非互相替代的竞争方案，而是一套可以互补补强的组合工具。

将两套传感体系协同部署，实现二维轮廓数据与三维点云数据融合，正在成为3C电子、精密模具、半导体零部件质量管控的主流路径。

一、读懂两类光学设备的能力边界

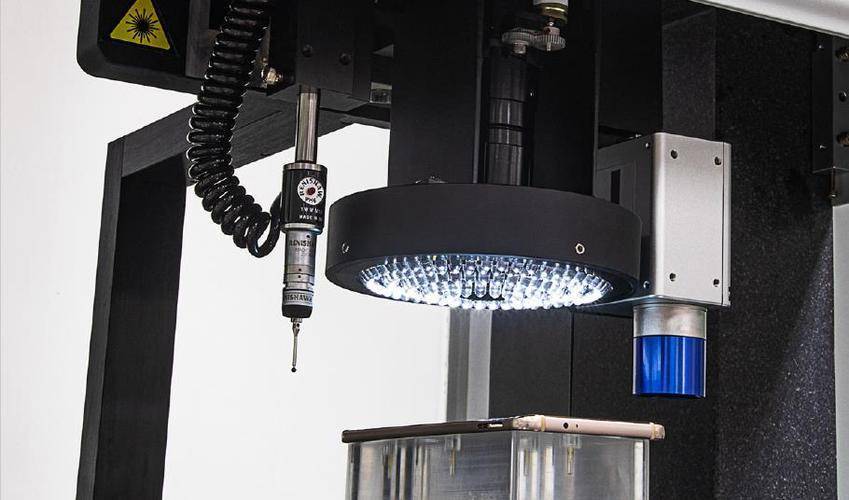

影像测量仪，本质是一套高精度二维光学采集系统。你可以把它理解成一台经过极致校准、搭配可控多方位光源的工业显微成像平台。

依靠镜头与图像传感器捕捉工件投影轮廓，提取边长、孔径、角度、孔位坐标等平面参数。面对PCB线路、连接器引脚、薄片零件轮廓这类特征，影像测量仪拥有无可比拟的优势，边缘捕捉细腻、单次采集速度快，微米级平面尺寸测量稳定性突出。

但它天生带有维度局限。影像测量仪采集的是平面投影信息，如同我们观看一张照片，只能看清物体横向与纵向轮廓，无法直观获知表面凹陷多深、凸起高度、曲面弧度。

遇到带有台阶、凹槽、弧形曲面的工件，仅仅依靠二维图像，很难完成平面度、轮廓度、段高差这类空间参数判定，这也是很多质检工程师在实测过程中经常遇到的瓶颈。

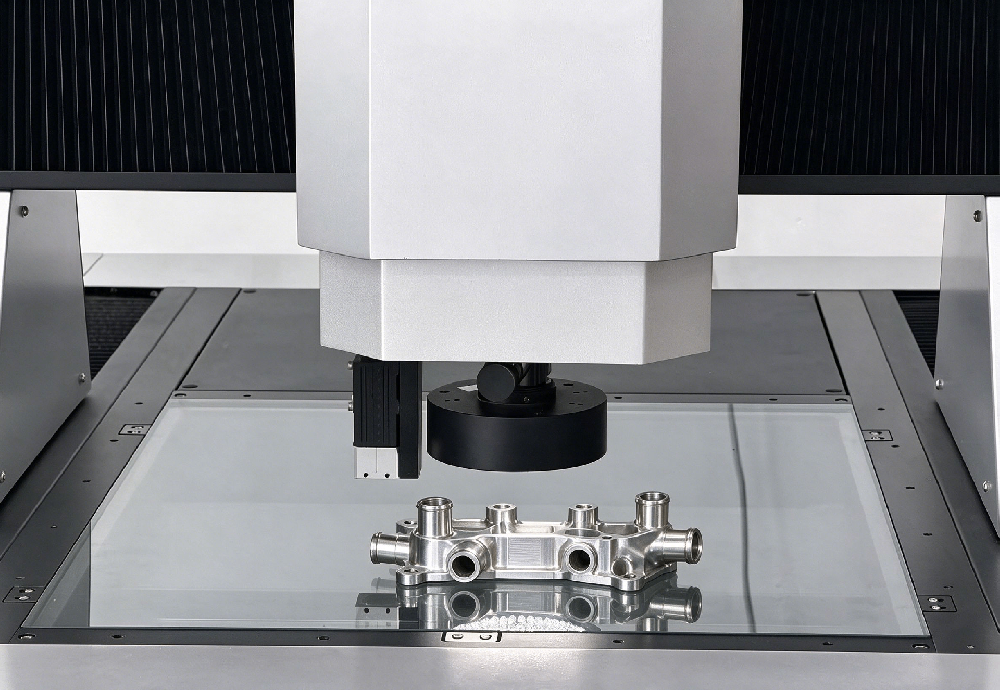

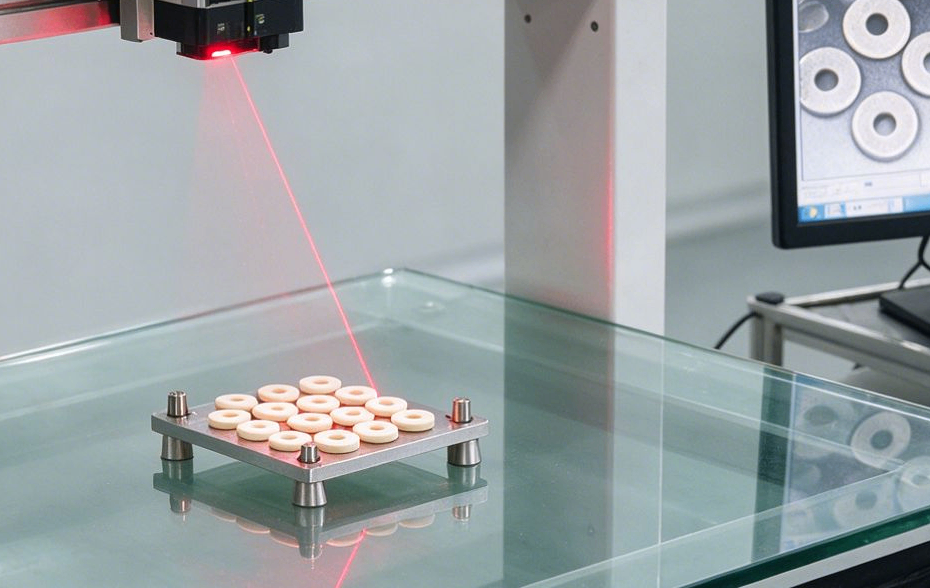

3D线扫激光恰好补齐这一块短板。它依托激光三角测量原理，向工件表面投射一道狭长激光光带，传感器捕捉光线形变轨迹，换算出每个点位对应的深度坐标；随着平台移动持续采集，最终生成完整三维点云。

凡事有利亦有弊。线扫激光的短板同样明显。点云数据体量庞大，处理流程更长；面对细微锐利边缘、狭小微孔轮廓时，单纯依靠点云拟合容易出现边界模糊。

如果只用3D线扫激光完成全部检测任务，批量检测节拍会被拉长，部分微型平面特征的测量重复性也容易出现波动。不少项目实践中可以发现，单独运行两套设备轮番检测，工件需要多次装夹定位，不仅浪费工时，重复定位带来的误差还会进一步影响最终测量精度。

二、协同逻辑：构建一体化测量流程

想要规避以上痛点，核心思路就是构建协同测量架构，以影像测量完成特征定位与二维尺寸采集，引导3D线扫激光定向扫描；再将二维轮廓与三维点云统一映射至同一坐标系，完成全特征融合判定。整套流程可以拆解成清晰的执行逻辑。

第一步，依靠影像测量仪快速完成工件定位、基准特征识别。系统读取平面轮廓，锁定需要重点检测的区域，不再需要线扫激光对工件全域无差别扫描，大幅削减无效点云采集。

想象我们绘制地图，影像先标出城市边界与地标位置，激光再针对山地、沟壑等起伏区域精细测绘，避免无意义的全域扫描消耗算力。

第二步，按照影像给出的坐标信息，3D线扫激光定向启动扫描，针对性采集凹槽深度、曲面轮廓、台阶段差等三维数据。

两种传感单元共用同一套高精度运动平台，工件一次装夹，不需要重复上下料，从源头消除二次定位偏差。

第三步，测量软件完成数据融合运算。二维清晰锐利的边缘轮廓，用来约束三维点云边界；密集点云提供空间高度信息，补足影像缺失的深度维度。

平面尺寸、空间形位公差同步输出，一份程序即可生成完整检测报告，同时对接工厂MES系统，实现数据可追溯。

三、落地关键：统一标定与融合算法

在这套协同方案落地进程中，底层软件算法、坐标统一标定技术，是决定融合效果的关键门槛。

很多硬件厂商可以简单堆砌影像镜头与激光探头，却难以实现两套数据精准对齐，最终造成二维轮廓与三维形貌“各说各话”，协同优势完全无法发挥。

深圳市精翌测量技术在多年机器视觉与精密测量项目落地中，持续深耕多传感器融合算法，自主研发的MMC影像测量仪量测应用软件支持影像通道与3D线扫激光数据同步接入、联合标定。

依托成熟算法能力，精翌测量将这套协同逻辑搭载在全自动影像测量平台，支持按需扩展线扫激光模组。

平台依靠花岗岩基座与全闭环伺服运动系统保障运动平稳性，搭配多段程控光源优化复杂材质成像效果；既保留影像测量对微小轮廓稳定捕捉的长处，又能通过线扫激光拓展三维形貌测量能力。

产品适配柔性电路板、半导体封装载体、精密注塑件、微型连接器等多元工件检测需求。针对高反光金属、哑光塑胶、透明镀层等难以成像的材料，软件内置的图像增强与点云降噪工具，可以有效降低杂散光带来的数据漂移，提升长期批量检测稳定性。

四、方案优势与适用场景

放到真实产线场景中，协同模式的价值可以直观体现。

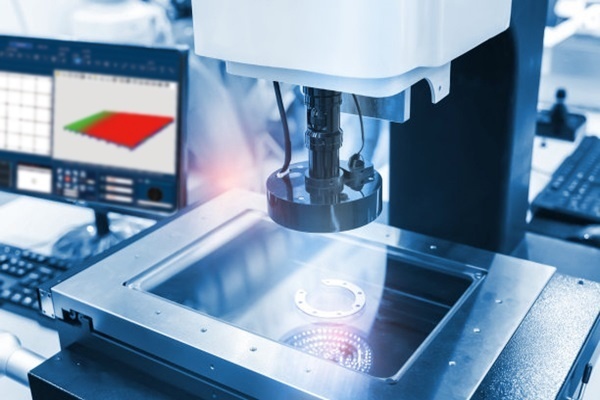

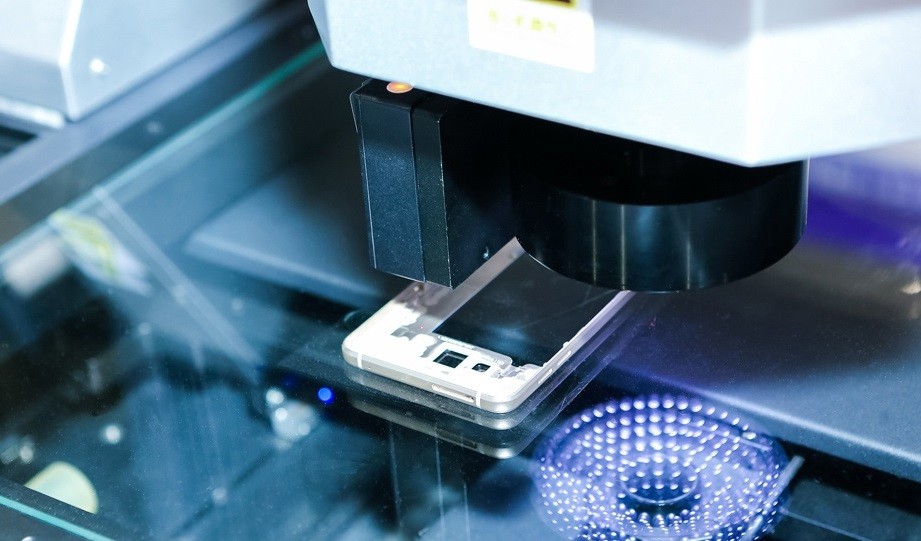

以手机摄像头支架检测为例，影像模块快速测量开孔位置、外形长宽等二维参数；同时标记支架台阶区域，引导线扫激光精准扫描，获取台阶落差、曲面弧度数据。对比传统方案，单件检测时长明显缩短，漏判、误判概率显著下降。

对于精密模具型腔检测，影像捕捉型腔边界轮廓，线扫激光扫描型腔内部深度与曲面形变，实现二维边界与三维形貌同步比对CAD理论模型。

当然，影像测量仪与3D线扫激光协同，不等于所有场景都需要照搬这套组合。

如果工件只有平面尺寸检测需求，单纯影像测量仪性价比更高；如果只需要大面积曲面轮廓扫描，独立线扫激光设备足够完成任务。

协同架构最适合同时存在平面特征、三维起伏特征的复合型精密零部件。盲目叠加传感器只会抬高设备投入，只有结合工件检测需求进行方案选型，才能平衡精度、效率与投入成本。

五、结语

随着制造业零部件结构持续复杂化，越来越多工件同时要求平面轮廓精度与三维形貌指标。影像测量仪负责平面感知，3D线扫激光负责空间感知，二者协同的本质，是用多元传感补齐单一感知的盲区。

未来，伴随国产测量软件持续迭代、标定算法不断优化，影像与线扫激光的数据融合会更加高效。让二维、三维复合测量方案从大型头部工厂，逐步普及至中小型精密制造企业，为国产零部件品质升级提供更加灵活可靠的光学检测路径。
