二维与三维，影像测量仪如何选配？

在精密制造与质量检测领域，影像测量仪因其非接触、高精度、高效率的特点，已成为尺寸检测的重要工具。然而，面对二维与三维两种测量能力，许多用户在选配时常常感到困惑：是否一定要选三维？二维能否满足我的检测需求？两类方案的成本差异有多大？本文将从测量原理、适用场景、选配考量因素等维度，系统解析二维与三维影像测量仪的选配策略，帮助用户做出科学合理的决策。

一、二维测量：平面尺寸检测的主力

二维影像测量仪的核心功能是获取工件在XY平面内的几何参数。它通过高分辨率工业相机和远心镜头采集工件图像，利用图像处理算法提取边缘特征点的坐标，再经过像素当量换算得到实际尺寸。典型的测量项目包括：长度与宽度、圆孔直径与圆心距、角度与平行度、位置度与轮廓度等。

二维测量的优势在于系统结构简单，成本相对较低；测量速度快，适合大批量在线检测；软件操作直观，对操作人员要求较低。然而，二维测量的局限性同样明显，它无法获取高度方向的信息。对于需要验证平面度、共面度、台阶差、曲面轮廓等三维参数的工件，二维测量无能为力。而且，二维测量要求工件表面基本平行于相机成像平面，对于带有倾斜角度或复杂曲面的零件，测量精度会显著下降。

二、三维测量：立体尺寸检测的延伸

三维影像测量仪在二维基础上增加了Z轴测量能力，能够获取工件的高度、深度、平面度、倾斜角、曲面轮廓等第三维信息。根据测量原理的不同，三维测量主要有三种实现方式。

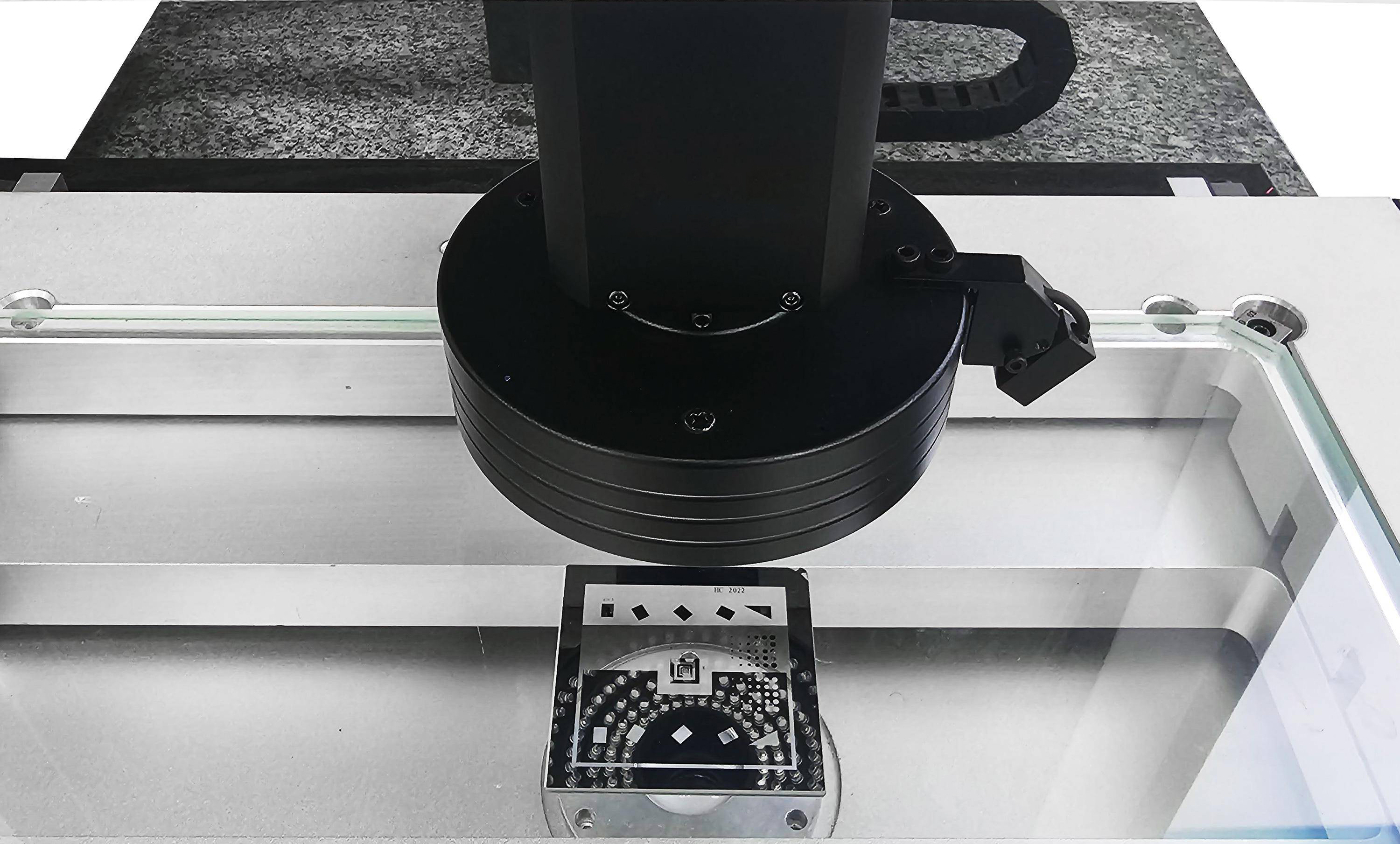

第一种是基于Z轴对焦测高。影像测量仪的Z轴配备高精度光栅尺，通过激光辅助或图像清晰度评价算法自动对焦，记录对焦位置的高度值。这种方式可以测量点高度、两点高度差、多个点的平面度，但无法获取连续的曲面轮廓。这种方法成本较低，适合测量台阶差、平整度等简单三维参数。

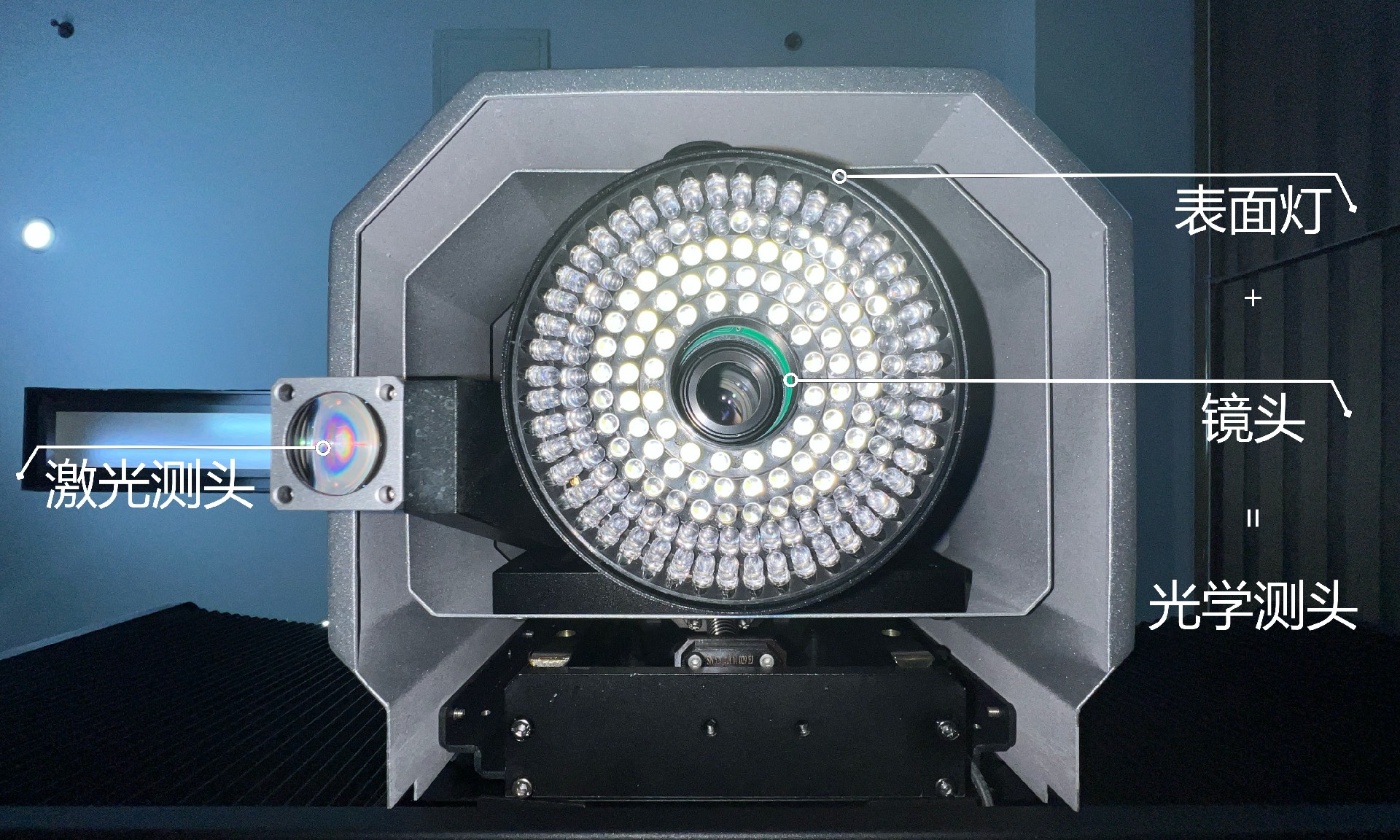

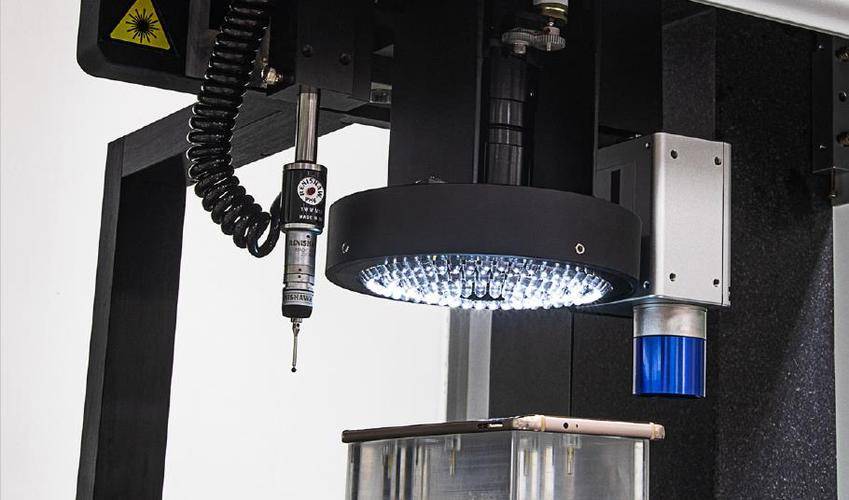

第二种是激光三角测头。在影像测量仪的Z轴或侧面加装激光位移传感器，激光束投射到工件表面，通过相机采集反射光斑位置的变化，利用三角测距原理计算高度。激光测头能够快速扫描连续轮廓，生成三维点云数据，适用于测量曲面、斜坡、翘曲等复杂形貌。其测量速度远快于对焦测高，但激光光斑大小（通常几十微米）限制了横向分辨率，且对高反光或全吸光材料测量效果不佳。

第三种是共聚焦白光测头。利用白光轴向色差原理，通过分析反射光波长来精准定位表面高度。共聚焦测头具有极高的轴向分辨率和优异的角度适应性，适合测量高陡度斜面、透明膜层厚度、粗糙表面等。但共聚焦测头价格昂贵，对工件表面清洁度要求较高，测量速度相对较慢。

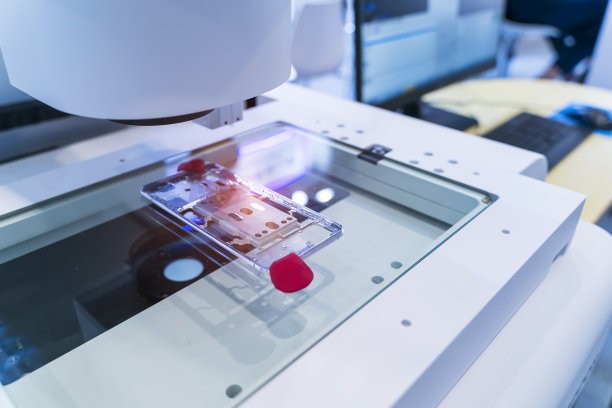

三维影像测量仪能够完成许多二维无法胜任的检测任务。例如，手机中框的平面度、螺柱高度、屏幕贴合的段差；精密模具的型腔深度、滑块倾斜角；注塑件的平整度与翘曲量；MEMS器件微结构的台阶高度等。

三、选配考量：效率与成本的平衡

在决定是否选配三维测量功能时，用户需要综合评估以下因素：

被测工件的特征是最核心的判断依据。如果工件仅有平面轮廓尺寸需要检测，且厚度对功能无影响，二维测量足以胜任。如果工件存在高度差异、台阶、曲面或需要验证装配面的平面度，则考虑三维方案。例如，一个手机中框，既需要测量外形长宽、孔位（二维），也需要测量中框平面度、螺柱高度差（三维）。此时就需要选择带有三维测量能力的机型。

效率与节拍影响选配方案。对焦测高逐点测量，适合少量点位的检测；激光扫描可以快速获取整个面的轮廓，适合大批量全检；但对于单个特征的深度测量，对焦测高的速度反而可能优于激光（因为激光需要来回扫描）。用户应根据检测点位数量和节拍要求，选择最合适的方案。

预算与成本往往是最终决策的重要杠杆。二维影像测量仪的入门价格相对较低，而增加激光或共聚焦测头后，设备价格可能翻倍甚至更高。用户应评估三维检测需求是否频繁、是否有替代方案。如果只是偶尔需要测量高度，可考虑选购带有简易对焦测高功能的二维机型，或外配测高仪。

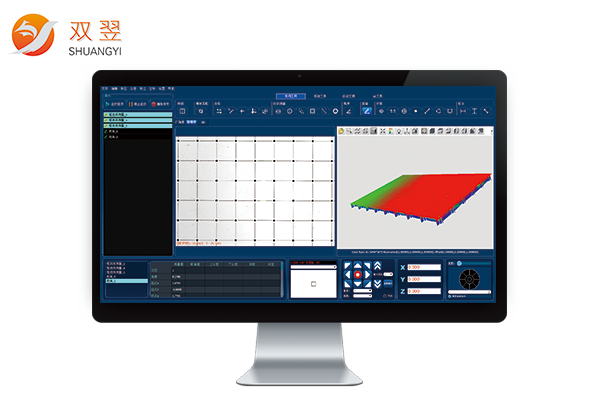

软件兼容性与自动化程度也不容忽视。高质量的影像测量软件应能无缝集成二维与三维测量功能，在同一编程界面中完成对焦、扫描、数据融合，并输出统一的检测报告。对于自动化产线，还需要考虑三维测量的节拍是否匹配上下料速度，以及传感器是否具备触发、数据实时上传的功能。

四、结论

二维与三维影像测量仪的选配，本质上是基于工件特征、效率节拍与预算成本的综合权衡。二维测量是平面尺寸检测的经济高效之选；三维测量则是应对高度、曲面、段差等复杂检测任务的必要延伸。用户应避免盲目追求高配，也切勿因低估三维需求而导致设备购买后无法满足检测需要。最理想的做法，是梳理待测工件的所有尺寸参数，明确二维与三维各自的检测需求量和精度要求，再咨询设备供应商进行现场打样验证，从而做出精准、经济的选配决策。
