键盘薄膜影像测量

简介

键盘薄膜是机械键盘内部的关键绝缘与支撑部件，多为超薄PET材质，上面分布着密集的开关孔位、定位柱孔、走线槽等精密结构，是保证轴体、PCB板精准对位的核心。由于其厚度极薄、易变形，且孔位与槽位尺寸公差要求严苛，传统卡尺或人工检测不仅效率低下，还易因操作误差、工件形变导致数据不准，难以满足批量生产中的一致性与精度要求。**影像测量仪**依托非接触式光学成像与一键闪测技术，可快速完成键盘薄膜全尺寸检测，高效把控每一处孔位、轮廓的精度，为键盘量产提供可靠的品质保障。

项目需求

• 键盘薄膜是机械键盘核心绝缘定位件，孔位、轮廓、间距精度直接影响组装良率；传统人工 / 普通设备效率低、误差大，无法满足量产全检需求，亟需自动化高精度测量方案。

• 测量产品：键盘 PET 薄膜（超薄易变形）

• 检测项目：轴体孔位坐标 / 间距、定位柱孔尺寸、轮廓外形、槽位宽度、形位公差

• 选用设备：双翌 MMC652-V3 全自动影像测量仪

选用理由设备采用悬臂开放式结构，无视野遮挡、工件摆放灵活，适配多规格 LCD 薄型玻璃工件且无需复杂夹具，搭配高清光学成像与自研智能寻边算法，可稳定适配透明玻璃材质，全程非接触式测量不伤屏幕表面，具备微米级高精度与优良重复稳定性，一键全域全自动闪测模式可大幅提升检测效率，完全适配产线批量全检，同时操作简单便捷，自带数据统计、报表导出功能，便于品质追溯与工艺优化，作为国产化设备性价比突出、售后响应迅速、整机运行稳定，可有效降低车间整体质检成本。

仪器特点

XYZ三轴伺服电机全闭环控制，精准定位；

采用花岗岩基座和立柱，稳定性好；

精密直线导轨，滚珠丝杆和伺服电机，确保运动系统精度和稳定性；

0.5um分辨率高精度光栅尺，确保系统的测量精度稳定可靠；

高分辨率数字相机，满足清晰观察和精确测量的需求；

6.5X高清晰光学镜头，精确变倍，一次像素校正即可；

程控式5环8区40路LED表面光源和平行LED轮廓光源系统，智能实现256级亮度调节；

全自动影像测量软件，功能强大，操作简单

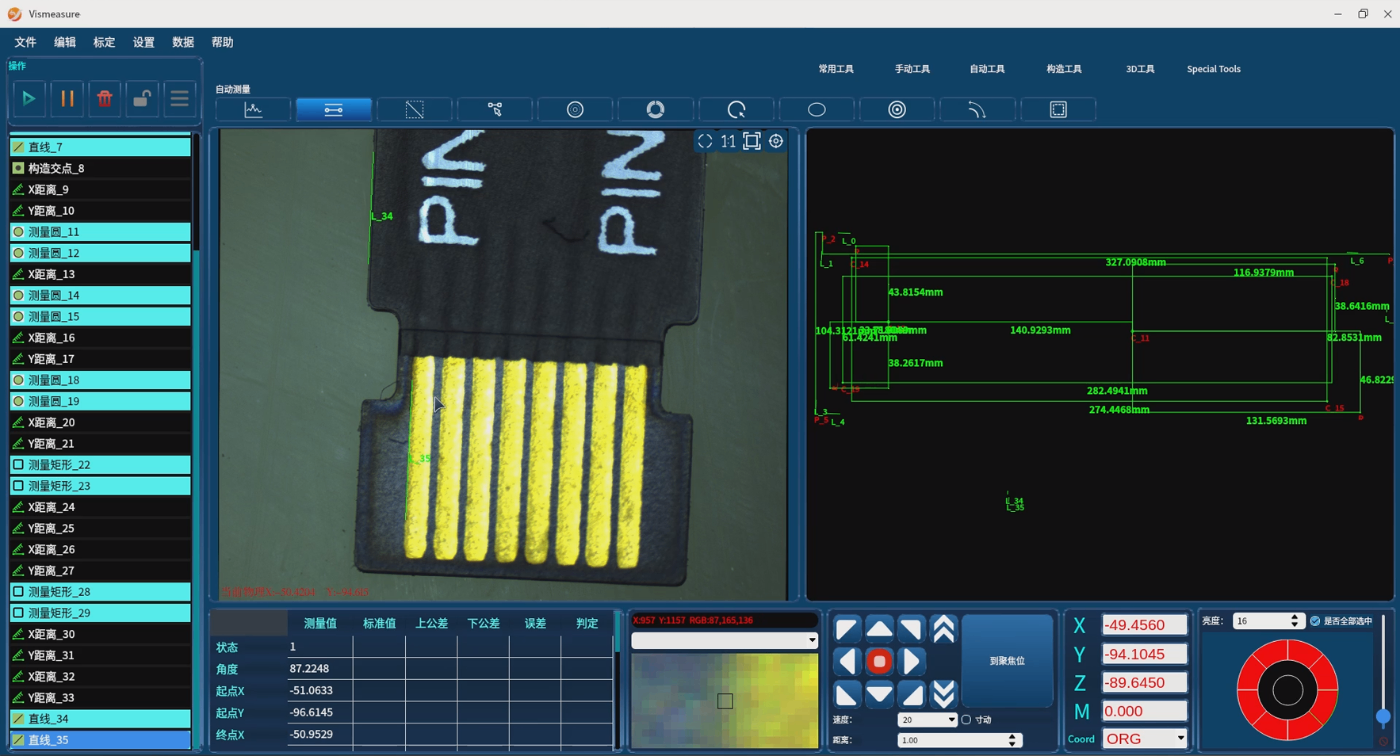

软件界面
