lcd液晶屏幕影像测量

简介

LCD液晶屏幕简介 LCD液晶屏幕是当下应用极为广泛的主流显示器件，凭借低功耗、高画质、稳定性强与性价比突出的优势，全面覆盖手机、工控设备、车载显示、家电、精密仪器等众多领域。其采用多层复合精密结构，由背光模组、偏光片、液晶层、彩色滤光片、玻璃基板及驱动电路组合而成，依靠液晶分子受电场调控改变透光原理，搭配RGB色彩组合呈现清晰细腻的画面。LCD面板轻薄易贴合，量产成熟且适配性强，但因其部件精密、尺寸公差严苛，外形轮廓、孔位间距、边框平整度、线路间距等细微误差，都会直接影响组装适配与显示品质。为满足量产质检与精密加工的高标准需求，精准高效的检测设备必不可少，影像测量仪依托非接触式光学检测优势，专为LCD液晶屏幕量身打造精密测量方案，可快速完成屏幕全尺寸、形位公差、边框及微观结构的高精度检测，高效把控产品品质。

项目需求

• LCD 液晶屏结构精密，边框、外形尺寸、孔位、线路间距、平整度等公差要求严格；传统人工卡尺、普通检测仪误差大、效率低、无法批量检测，难以满足量产质检与品质管控需求，急需自动化高精度测量设备。

• 测量产品：LCD 液晶显示屏

• 检测项目：外形尺寸、边框间隙、圆角、孔位、线宽线距、各类形位公差

• 选用设备：双翌 MMF 系列悬臂全自动闪测仪

选用理由设备采用悬臂开放式结构，无视野遮挡、工件摆放灵活，适配多规格 LCD 薄型玻璃工件且无需复杂夹具，搭配高清光学成像与自研智能寻边算法，可稳定适配透明玻璃材质，全程非接触式测量不伤屏幕表面，具备微米级高精度与优良重复稳定性，一键全域全自动闪测模式可大幅提升检测效率，完全适配产线批量全检，同时操作简单便捷，自带数据统计、报表导出功能，便于品质追溯与工艺优化，作为国产化设备性价比突出、售后响应迅速、整机运行稳定，可有效降低车间整体质检成本。

仪器特点

配备了带有1"2千万数字相机和双倍率双远心镜头，成像质量佳；

低至0.02°以下的高远心度设计，确保有高度差产品的测量精度；

小于0.01%的低TV畸变及全画面的畸变均匀性，确保测量的动态重复性精度；

双倍率设计，大视野高效测量+高倍高精度测量，满足客户对效率和精度的双重需求；

XYZ三轴CNC全自动精密控制，精准定位；

采用印度大理石基座和立柱，稳定性好；

精密直线导轨，研磨级滚珠丝杆和交流伺服电机等，确保运动系统精度和稳定性；

0.5um高精密光栅尺，确保系统的定位精度和测量精度；

搭配多种光源，具有智能升降功能，以适应各种测量场景；

可以设置自动测量程序，以高效、快速地完成批量测量；

强大的功能和易于操作的Vismeasure测量软件可增强质量控制

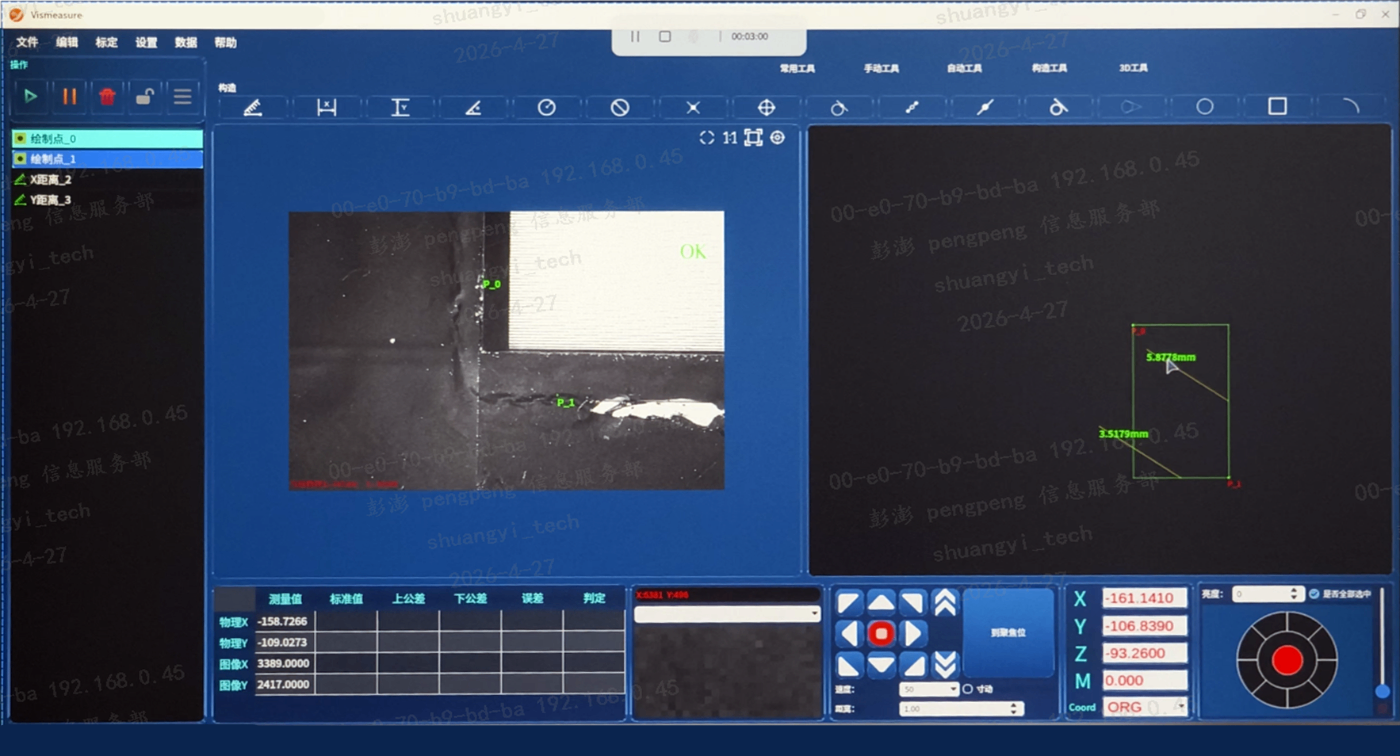

软件界面
